طراحی سولههای صنعتی فرآیندی کاملاً تخصصی است که نیازمند محاسبات دقیق سازهای و رعایت استانداردهای ایمنی میباشد. در این طراحی، عواملی مانند بارهای زنده و مرده، نیروی باد و زلزله، نوع کاربری سوله و متریال مورد استفاده بررسی میشوند. استفاده از نرمافزارهای مهندسی و تحلیلهای عددی باعث میشود تا ساختار سوله در برابر فشارهای محیطی مقاوم بوده و در عین حال از نظر اقتصادی بهینه طراحی شود.
در دنیای امروز، طراحی سولههای صنعتی نقشی کلیدی در اجرای پروژههای بزرگ تولیدی، انبارداری و لجستیکی ایفا میکند. سوله صنعتی به دلیل دهانه باز، ارتفاع زیاد و قابلیت نصب تجهیزات سنگین، نیازمند طراحی دقیق مهندسی است تا علاوه بر استحکام سازه، بهینهسازی اقتصادی نیز محقق شود. در این مقاله با اصول طراحی سوله صنعتی، مراحل، نرمافزارهای مورد استفاده، استانداردها و اشتباهات رایج در طراحی آشنا میشویم.
طراحی سوله صنعتی چیست؟
طراحی سوله صنعتی به فرآیند تحلیل، محاسبه و نقشهکشی سازهای اطلاق میشود که برای بهرهبرداری در صنایع مختلف مانند خودروسازی، فولاد، مواد غذایی، پتروشیمی و … ساخته میشود. در این نوع طراحی، باید عواملی همچون بار زنده و مرده، جرثقیل سقفی، شرایط اقلیمی، نوع خاک، تهویه و نورگیری در نظر گرفته شود.
یکی از مهمترین مزایای طراحی اصولی سولههای صنعتی، امکان افزایش طول عمر سازه و کاهش هزینههای تعمیر و نگهداری است. طراحی دقیق میتواند باعث انتخاب مناسبترین مقطع فولادی، ضخامت پوشش سقف و دیوارها و همچنین جانمایی بهینه ستونها و تیرها شود. این موضوع ضمن افزایش بهرهوری، انعطافپذیری سازه را برای تغییرات آتی در کاربری فراهم میسازد.
مراحل طراحی سوله های صنعتی
1. نیازسنجی اولیه
در اولین گام، نیاز پروژه بررسی میشود؛ این شامل نوع فعالیت صنعتی، میزان فضای لازم، نیاز به جرثقیل سقفی یا سکوی کار، و شرایط بهرهبرداری است.
2. طراحی اولیه و محاسبات بار
- بار مرده: شامل وزن اسکلت، پوشش سقف و دیوارها
- بار زنده: شامل ماشینآلات، نیروی انسانی و کالاها
- بار جانبی: باد، زلزله و برف (براساس اقلیم منطقه)
3. تعیین ابعاد و مقاطع
دهانه، طول و ارتفاع سوله، شیب سقف، ارتفاع تاج، تعداد دهانهها و نوع اتصال (پیچی یا جوشی) در این مرحله تعیین میشود.

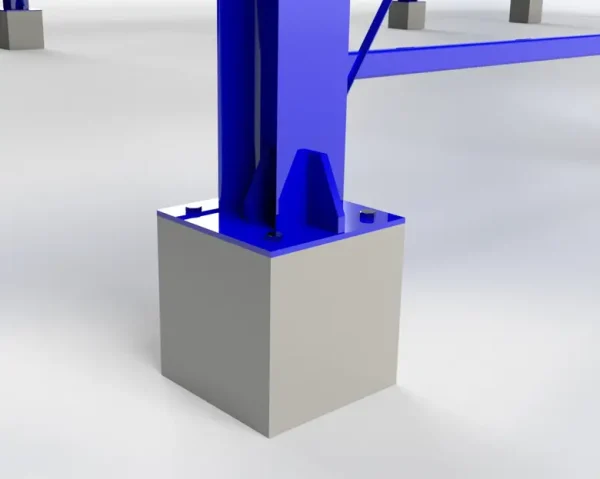

4. طراحی فونداسیون و زیرسازی
نوع خاک محل ساخت و بار وارده از سازه تعیینکننده ابعاد، آرماتورگذاری و نوع فونداسیون (نواری، منفرد یا گسترده) خواهد بود.
5. طراحی پوشش سقف و دیوار
بسته به نیاز عایقکاری، میتوان از ساندویچ پانل، ورق گالوانیزه با پشم سنگ، پلیاستایرن یا پلییورتان استفاده کرد.
اهمیت طراحی تهویه و نورگیری در سوله صنعتی
در طراحی سولههای صنعتی، تهویه هوا و نور طبیعی دو عامل کلیدی در بهبود عملکرد پرسنل، کاهش مصرف انرژی و افزایش ایمنی محیط کار هستند. تعبیه نورگیر سقفی، هواکشهای دیواری و پنجرههای سایهدار به مهندسی دقیق نیاز دارد تا از اتلاف انرژی جلوگیری شده و همزمان شرایط استاندارد داخلی تامین گردد. طراحی اصولی این بخشها میتواند هزینه برق مصرفی را تا ۳۰٪ کاهش دهد.
سازگاری طراحی سوله صنعتی با تجهیزات داخل سالن
یکی از موضوعات مهم در طراحی سوله صنعتی، هماهنگی کامل بین نقشه سازهای و نیازهای مکانیکی و الکتریکی تجهیزات داخلی است. اگر سوله میزبان خطوط تولید اتوماتیک، جرثقیل سقفی یا سیستم تهویه صنعتی باشد، حتماً باید در مرحله طراحی، مکان قرارگیری این تجهیزات، مسیر عبور کابلها، کانالها و دسترسی برای تعمیرات لحاظ شود. عدم هماهنگی میان طراحی و بهرهبرداری میتواند هزینههای اصلاحی سنگینی در پی داشته باشد.
نرمافزارهای مورد استفاده در طراحی سوله صنعتی
SAP2000
برای تحلیل استاتیکی و دینامیکی سازه و بررسی واکنش در برابر زلزله و باد.
ETABS
برای طراحی سولههایی با چند دهانه یا سازههای پیچیده.
AutoCAD & Revit
برای نقشهکشی اجرایی و مدلسازی معماری سهبعدی.
Tekla Structures
جهت مدلسازی دقیق دیتیلهای اتصال، پیچ و مهره و ساخت قطعات فلزی.
استانداردهای طراحی سوله صنعتی
- مبحث دهم مقررات ملی ساختمان: طراحی سازههای فولادی
- آییننامه 2800 زلزله ایران: بررسی نیروهای جانبی
- AISC / DIN / Eurocode: برای پروژههای بینالمللی یا صادراتی
- استاندارد بارگذاری (مبحث ششم) برای بار باد و برف
تفاوت طراحی سوله صنعتی سبک و سنگین
| ویژگی | سوله صنعتی سبک | سوله صنعتی سنگین |
|---|---|---|
| نوع مقطع | خرپایی یا سردنورد | تیرورقی ضخیم |
| باربری | سبک تا متوسط | بار سنگین، جرثقیلدار |
| دهانه معمول | 10 تا 20 متر | 20 تا 40 متر |
| کاربرد | انبار، بستهبندی | تولید، خودروسازی، ریختهگری |
اشتباهات رایج در طراحی سوله های صنعتی
- عدم در نظر گرفتن بار جرثقیل و شکست فونداسیون
- اشتباه در محاسبه نیروی باد در مناطق کوهستانی یا ساحلی
- استفاده از مقاطع نامتناسب با دهانه و طول سوله
- بیتوجهی به تهویه طبیعی و نورگیری سقف
- طراحی غیرقابل توسعه برای آینده پروژه
هزینه طراحی سوله صنعتی
هزینه طراحی براساس متراژ، پیچیدگی نقشه، نیاز به جرثقیل و دیتیلهای خاص تعیین میشود. به طور میانگین:
- طراحی سوله ساده تا 1000 متر: حدود 8 تا 15 میلیون تومان
- طراحی سوله صنعتی با جرثقیل و بارگذاری سنگین: از 20 تا 40 میلیون تومان
چرا طراحی سوله صنعتی مهم است؟
یک طراحی اصولی:
- هزینه ساخت را تا 20% کاهش میدهد
- بهرهوری انرژی را افزایش میدهد (نورگیری، تهویه)
- ایمنی سازه در برابر زلزله را تضمین میکند
- مجوز ساخت را راحتتر میسازد (با تطابق با آییننامه)
نتیجهگیری طراحی سولههای صنعتی
طراحی سولههای صنعتی فقط یک نقشهکشی ساده نیست، بلکه پایهگذار ایمنی، دوام، کارایی و کاهش هزینهها در پروژههای تولیدی و انبارداری است. استفاده از نرمافزارهای تخصصی، تطابق با استانداردهای فنی و تجربه مهندسی، میتواند تضمین موفقیت در اجرای پروژههای بزرگ صنعتی باشد.
