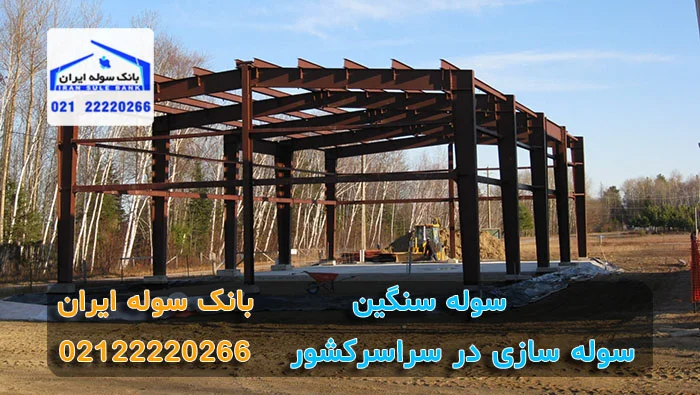

سوله سنگین چیست



سازه های صنعتی با توجه به مقاصد مختلفی که بخش های مختلف صنعت و واحدهای تولیدی به آن نیاز دارند، در نقشه ها و ابعاد مختلف ساخته می شوند که بتوانند کاربری های مختلف را پوشش دهند. سوله صنعتی مهم ترین سازه از این دسته است که با توجه به ویژگی های ساختاری متمایزی که دارد، می تواند میزبان خوبی برای طیف وسیعی از مشاغل صنعتی و تولیدی متنوع باشد.

از نظر حجم پروژه یا بهتر بگوییم وزن استراکچر نهایی، سوله سنگین را می توان به سه دسته سوله سنگین، سوله نیمه سنگین و سوله سبک تقسیم نمود که هر کدام مکانیزم ساخت متمایز و کارایی متفاوتی دارند. این مقاله با محوریت بحث و بررسی در خصوص این سازه تهیه شده است، هر چند در مقام مقایسه و به ناچار توضیحاتی در خصوص انواع دیگر سوله کارگاهی نیز ارائه خواهد شد.



مشخصات سوله سنگین چیست؟

سوله ها معمولا به دو صورت اسکلت فلزی و اسکلت بتنی ساخته می شوند که هر کدام نقاط ضعف و قوت خاص خود را دارند و می توان ساعت ها در این خصوص صحبت کرد. سوله اسکلت بتنی نوعی سازه صنعتی است که علاوه بر فونداسیون و سقف که منطقاً با آرماتور بندی و بتن ریزی همراه است، در سایر قسمت ها نظیر تیرهای اصلی و ستون ها نیز از بتن (عمدتاً بتن آرمه) استفاده می شود. اما اسکلت فلزی به جز در اجرای فونداسیون و تکمیل استراکچر سقف که از بتن ریزی بهره می برد، استفاده دیگری از بتن نمی برد و تماماً بر اجزای فولادی مبتنی است.

---

مشاوره رایگان با شماره های زیر تماس بگیرد

09121017171  09121017171

---

تفاوت سوله سنگین بتنی با فلزی چیست؟

• متوسط زمان اجرا

زمان تحویل را به جرئت می توان مهم ترین فاکتور در تصمیم گیری مدیران فعال در بخش تولید و صنعت دانست. طبیعتاً هر چه دستیابی به یک گزینه پیشنهادی سریع تر اتفاق بیفتد و وقفه ها و تأخیرهای حین کار کمتر باشد، انتخاب بهتری محسوب خواهد شد. در این شاخص، اسکلت فلزی با اختلاف از بتنی جلوتر است. بتن به زمانی حدود دو هفته زمان نیاز دارد تا به آمادگی اولیه برسد و بتوان مرحله بعد از کار را انجام داد.

این وقفه های زمانی را به هیچ عنوان نمی توان از سوله سنگین بتنی حذف کرد. اما سوله  اسکلت فلزی به این شکل نیست و پس از آنکه فونداسیون به اصطلاح شکل گرفت، سوار کردن ستون ها و مونتاژ رفترهای سقفی و نصب تیرها، با سرعت بالا و بدون وقفه خاصی پیش خواهد رفت. لذا از این منظر اگر به این سازه نگاه شود، اسکلت فلزی برتری فاحشی خواهد داشت.

• هزینه ساخت

نوسانات قیمت در بازار خاص یک قلم خاص نیست. هم فولاد و هم بتن، مصالح ساختمانی پر کاربردی هستند که نوسانات قیمتی خاص خود را دارند و قیمت این دو متریال، مدام بالا و پایین می شود. در پاره ای از موارد، قیمت فولاد در بازار آنقدر بالا می رود که بتن، ترجیح پذیری بالاتری خواهد یافت. اما در حالت معمول، عمدتاً تفاوت قیمتی خاصی میان اجرای اسکلت فلزی و اجرای اسکلت بتنی در ساخت سوله نمی توان متصور شد. البته این موضوع یک استثناء مهم دارد که تحت عنوان سوله دست دوم از آن یاد می شود.

سوله دست دوم از قطعات پیش ساخته تشکیل می شود که در کارخانه سوله سازی ساخته شده و در انتظار سفارش مشتری، راهی انبار می شوند. این زمان بندی در تولید، انعطاف پذیری بالایی به خط تولید سوله خواهد داد و امکان پاسخ گویی به نیازهای طیف وسیعی از مشتریان را در زمان کوتاه و با قیمت بسیار مناسب فراهم خواهد نمود. جمع بندی این می شود که هزینه ساخت به هر یک از دو شکل اسکلت فلزی نو یا اسکلت بتنی که باشد، به یک میزان و در سطح بالایی خواهد بود. اما سوله دست دوم (پیش ساخته) را می توان یک پیشنهاد اقتصادی برای مدیران نام نهاد.



• وزن نهایی سازه

وزن نهایی سازه خصوصاً در این سازه ، از اهمیت بسیار بالایی برخوردار است و تمام تولیدکنندگان به دنبال آن هستند که تا حد امکان، از وزن سازه نهایی بکاهند. اما این موضوع تا جایی شدنی است و پس از آن، به جایی می رسیم که طراحان و معماران سوله، کنترلی بر شاخص وزن نخواهند داشت. شاید بد نباشد یک مقیاس کلی از وزن این سازه در هر یک از دو حالت ارائه شود تا کار مقایسه وزنی برای مخاطب به مراتب ساده تر شود.

فرض کنید یک نقشه ثابت و یکسان با ابعاد مشابه قرار است همزمان هم به صورت اسکلت فلزی و هم با استراکچر بتنی ساخته شود. متوسط وزن در متر مربع از سوله اسکلت فلزی را اگر بطور میانگین 250 تا 300 کیلوگرم بر هر متر مربع از زیربنا در نظر بگیریم، در صورت اجرای بتنی همان سازه، میانگین وزن در هر متر مربع از زیر بنا، چیزی بین 450 تا 550 کیلوگرم خواهد بود؛ یعنی به بیان ساده، ساخت سوله سنگین با اسکلت فلزی عملاً کنترل بسیار بهینه ای بر وزن نهایی سازه به عمل خواهد آورد که اصلا قابل مقایسه با اسکلت بتنی نیست.

مراحل ساخت این سازه را بشناسید.

ساخت این سازه عمدتاً توسط قطعات تیر ورقی صورت می پذیرد تا ضمن استحکام بالایی که دارد، کنترل نسبتاً خوبی هم بر وزن سازه نهایی داشته باشد و از افزایش بی رویه آن جلوگیری به عمل آید.

• آماده سازی زمین، تسطیح خاک، تراز سازی سطح و خنثی سازی شیب
• اجرای فونداسیون، کار گذاشتن صفحه ستون ها و بتن ریزی
• تأمین قطعات پیش ساخته سوله تیر ورقی از شرکت سوله سازی معتبر
• حمل قطعات سوله سنگین به محل نصب
• نصب ستون ها، شاقول سازی و گونیا کردن زوایا، نصب مهاربند ها
• مونتاژ رفترها، بالا کشیدن رفترها با احتیاط و نصب آنها بر روی ستون ها
• تکمیل اسکلت با پرلین ها، لاپه ها، استرات و سایر مهاربند ها
• تکمیل سقف و نصب پوشش سقف با پروفیل زِد و بتن ریزی
• نصب ساندویچ پانل های سقفی و دیواری و تکمیل سوله سوله



---

سوله سنگین با بانک سوله ایران

09121017171   09121017171

---

تفاوت سوله سنگین با سوله سبک

سوله سنگین همان طور که از اسمش بر می آید، وزن بالایی دارد؛ منظور از وزن در این تعریف، نسبت وزن میزان متریال مصرف شده در یک متر مربع از سازه، می باشد که هر چه بالاتر برود، سازه سنگین تری را شاهد خواهیم بود. افزایش وزن سازه به لحاظ اصول عمرانی و قوانین حاکم بر ساخت، نشانه خوبی نیست و امر مطلوبی محسوب نمی شود. آنچه یک سازنده حرفه ای سوله در دستور کار قرار می دهد، بهینه سازی نقشه های ساخت و حذف المان های اضافی است تا وزن نهایی سازه تا حد امکان پایین نگه داشته شود.

متأسفانه برخی از سازندگان غیر معتبر در امر سوله سازی دخیل هستند که فقط به فکر منفعت شخصی بوده و هیچ توجهی به ابعاد فنی سازه ندارند. این افراد از عدم آگاهی مشتری سوء استفاده کرده و سوله سنگین را به صورت تُناژ (کیلویی) به فروش می رسانند. در حالی که اصول حرفه ای و استاندارد ساخت سوله حکم می کند که فروش سوله باید به صورت متر مربع از سازه ساخته شده باشد.

نتیجه اینکه سنگین بودن یا سبک بودن سوله باید تابع اصول حرفه ای ساخت سوله سنگین باشد. در واقع نیازمندی کارفرما از سوله باید با استانداردهای ساخت و ساز که مورد تأیید مراجع نظارتی نظیر سازمان نظام مهندسی تطبیق داده شود و بر اساس همه شرایط و ضوابط موجود، طراحی نقشه و محاسبات آن توسط مهندس محاسب و مجرب صورت پذیرد. در این صورت وزنی که در محاسبات نهایی بدست خواهد آمد، وزن ایده آل سازه خواهد بود. لذا استاندارد ساخت است که وزن نهایی سازه را مشخص می کند.



سوله سنگین تیر ورقی و مشخصه های آن

در گذشته مرسوم بود که سازه های اسکلت فلزی را صرفاً با تیر آهن می ساختند که محصول کارخانجات ریخته گری آهن بود و مرسوم ترین المان ساخت سازه های فلزی از جمله سوله به شمار می آمد. اما به دلیل بالا بودن وزن و آسیب پذیری در برابر بارهای وارده، یک ایده ابتکاری در ساخت به وجود آمد که تیر ورق نامیده می شود. تیر ورق همان طور که از اسمش پیداست، یک تیر است که اتصال ورق های فولاد با ضخامت معین ساخته می شود و قابل استفاده در مسافت های بیشتری نسبت به تیر آهن می باشد؛ ضمن اینکه استحکام بیشتری را نیز در برابر انواع فشارها و تنش ها می تواند تحمل کند.





این سازه قرار است نیازهای صنایع سنگین و کارخانجات تولیدی بزرگ را تأمین نماید و بر همین اساس، استفاده از سوله تیر ورقی می تواند کارشناسی شده ترین انتخاب ممکن باشد. متغیر زمان تولید در سوله کارگاهی تیر ورقی، حداقل حدود 30 الی 40 درصد کاهش خواهد یافت که یک امتیاز مثبت به حساب می آید. هزینه ساخت سوله تیر ورقی نیز به دلیل تکیه بر قطعات پیش ساخته و حذف وقفه های زائد تولید، بین 30 الی 50 درصد کاهش خواهد داشت که صرفه جویی ریالی بسیار مطلوبی را برای مشتری به همراه خواهد داشت.

---

شماره تماس بانک سوله ایران

09121017171  02122220266

---

نقش مهم پیچ و مهره در اتصالات

همان طور که می دانید، سوله ها سازه های پرتابل و قابل حمل هستند که در محل پروژه مونتاژ می شوند و نصب سوله با کمک پیچ و مهره صورت می پذیرد. بدیهی است هر چه وزن سازه بالاتر باشد، نقش اتصالات پیچ و مهره ای به مراتب پر رنگ تر خواهد شد. بر همین اساس، انتخاب پیچ و مهره استاندارد و مناسب برای سوله سنگین، از اهمیت مضاعفی برخوردار خواهد بود. پیچ های موجود برای مونتاژ قطعات سوله، عمدتاً از جنس آهن کم کربن، آهن پر کربن، تیتانیوم یا استیل ساخته می شوند که هر کدام مزایا و معایب مختص به خود را دارند و برای مقاصد خاصی مورد استفاده قرار می گیرند.

پیچ و مهره نمره (grade) 8/8 که با نام پیچ و مهره خُشکه در بازار شناخته می شود، از کاربرد وسیعی در صنایع ساخت و ساز برخوردار است. استحکام این نوع پیچ و مهره در حدی است که هر میلیمتر مربع از سطح مقطع آن، تا 80 کیلوگرم بار را به صورت کششی تحمل می کند. نوع دیگر اتصالات، پیچ و مهره نمره 9/10 است که کاربرد بسیار وسیعی در ساخت و ساز و سوله سازی دارد و از فولاد با درصد کربن متوسط تهیه می شود و قادر است تا 100 کیلوگرم بار را تحمل نماید. معمولاً از این دو نوع پیچ و مهره که ذکر شد، در اتصالات سوله سنگین استفاده می شود.

سوله سنگین و جرثقیل‌دار؛ چه زمانی لازم است؟

همه‌ی پروژه‌ها به سوله‌ی سنگین نیاز ندارند؛ انتخاب سوله‌ی سنگین‌تر از نیاز، فقط هزینه‌ی سازه و فونداسیون را بالا می‌برد و انتخاب سوله‌ی سبک‌تر از نیاز، ایمنی را به خطر می‌اندازد. معیارهای زیر کمک می‌کند تصمیم درستی بگیرید:

۱. وجود جرثقیل سقفی یا بارهای آویز

کارخانه‌های فولاد و ساخت قطعات، کارگاه‌های قالب‌سازی، انبارهای کویل و ورق و تعمیرگاه‌های ماشین‌آلات سنگین معمولاً به جرثقیل سقفی نیاز دارند. جرثقیل بار متحرک و ضربه‌ای به سازه وارد می‌کند و ستون‌ها باید براکت یا کنسول نشیمن تیر ریل داشته باشند. در این حالت سوله‌ی سنگین با تیرورق انتخاب منطقی است.

۲. دهانه‌ی بزرگ بدون ستون میانی

وقتی فضای داخلی باید کاملاً باز باشد، مثل سالن‌های تولید خطی، آشیانه‌ها یا انبارهای لجستیک با تردد لیفتراک، دهانه‌ی بزرگ نیاز به قاب‌های قوی‌تر دارد.

۳. ارتفاع زیاد و بار برف یا باد سنگین

در مناطق کوهستانی و سردسیر با بار برف زیاد یا مناطق بادخیز، سازه باید قوی‌تر طراحی شود. ارتفاع زیاد ستون‌ها هم لنگر ناشی از باد را افزایش می‌دهد.

۴. تجهیزات سنگین روی سقف یا آویز از سقف

کانال‌های بزرگ تهویه، هواسازها، پنل‌های خورشیدی و خطوط انتقال آویز، بار اضافه‌ای بر سقف وارد می‌کنند که باید در محاسبه دیده شود.

جدول مقایسه: چه سوله‌ای برای چه کاربری؟

کاربری	جرثقیل سقفی	نوع سوله پیشنهادی
انبار کالای عمومی، دامداری، مرغداری	معمولاً ندارد	سوله سبک یا نیمه‌سنگین
کارگاه تولیدی کوچک و متوسط	گاهی جرثقیل سبک یا جرثقیل دروازه‌ای	نیمه‌سنگین؛ بسته به ظرفیت جرثقیل
کارخانه قطعات فلزی، قالب‌سازی	دارد	سوله سنگین جرثقیل‌دار
انبار ورق و کویل، تعمیرگاه ماشین‌آلات سنگین	دارد (معمولاً ظرفیت بالا)	سوله سنگین با تیرورق و تیر ریل
آشیانه و سالن با دهانه‌ی بزرگ	بسته به کاربری	سوله سنگین با قاب قوی

سوله‌های سنگین آماده‌ی بانک سوله ایران ظرف ۱ روز تحویل می‌شوند، قطعات آن‌ها شماره‌دار و همراه با پکینگ لیست ارسال می‌شود و دفترچه محاسبات برای ارائه به نظام مهندسی فراهم است. اگر به دنبال سوله‌ی جرثقیل‌دار هستید، صفحه‌ی فروش سوله جرثقیل‌دار را ببینید و برای گزینه‌های اقتصادی‌تر، سوله سنگین دست دوم را بررسی کنید. اگر قصد ساخت سوله‌ی جدید دارید، مطلب مراحل ساخت سوله از پی تا کلید در ۱۰۰ روز کاری مسیر کار را نشان می‌دهد.

پرسش‌های پرتکرار درباره‌ی سوله سنگین و جرثقیل‌دار

چه زمانی به سوله سنگین نیاز داریم؟

وقتی دهانه‌ی بزرگ بدون ستون میانی، ارتفاع زیاد، بار برف یا باد سنگین، تجهیزات آویز سنگین یا جرثقیل سقفی در پروژه وجود داشته باشد، سوله‌ی سنگین با پروفیل‌های تیرورق و ستون‌های قوی‌تر لازم است.

سوله جرثقیل‌دار چه تفاوتی با سوله معمولی دارد؟

در سوله جرثقیل‌دار ستون‌ها کنسول یا براکت نشیمن تیر ریل دارند، تیر ریل (تیر حمال جرثقیل) در طول سوله اجرا می‌شود و سازه برای بارهای دینامیکی و ضربه‌ای جرثقیل محاسبه می‌شود.

ظرفیت جرثقیل سقفی چگونه تعیین می‌شود؟

ظرفیت بر اساس سنگین‌ترین قطعه یا باری که باید جابه‌جا شود به‌اضافه‌ی ضریب اطمینان تعیین می‌شود و باید پیش از طراحی سازه مشخص باشد، چون ابعاد ستون‌ها و تیر ریل به آن وابسته است.

آیا می‌توان بعداً به سوله موجود جرثقیل اضافه کرد؟

فقط در صورتی که سازه از ابتدا برای بار جرثقیل محاسبه شده باشد یا مهندس سازه تقویت ستون‌ها و فونداسیون را بررسی و طراحی کند. اضافه کردن جرثقیل بدون محاسبه خطرناک است.

بانک سوله ایران سوله سنگین و جرثقیل‌دار ارائه می‌کند؟

بله؛ برای مشاوره درباره‌ی سوله سنگین و جرثقیل‌دار نو و دست دوم، بازدید از دپو و دریافت دفترچه محاسبات با شماره‌ی 09121017171 تماس بگیرید.
