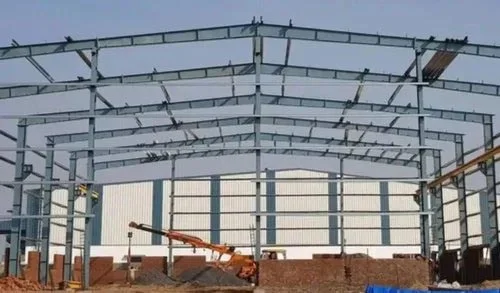

اسکلت فلزی پیچ و مهرهای نوعی سیستم سازهای است که اجزای اصلی آن مانند ستونها، تیرها، و بادبندها از فولاد ساختمانی ساخته شده و به جای جوشکاری، به وسیلهی پیچ و مهرههای پرمقاومت به یکدیگر متصل میشوند.
این اتصالات معمولاً در کارخانه سوراخکاری، مونتاژ آزمایشی و سپس دمونتاژ میشوند تا در محل پروژه با سرعت بالا نصب شوند.
در مقابل، در اسکلتهای جوشی، اتصال اعضا بهوسیلهی جوش در محل پروژه انجام میشود که وابستگی زیادی به شرایط محیطی، مهارت نیروی انسانی و کیفیت جوش دارد.
اجزای اصلی اسکلت فلزی پیچ و مهرهای
یک اسکلت پیچ و مهرهای معمولاً شامل اجزای زیر است:
- ستونها: اعضای عمودی که بار ثقلی را منتقل میکنند.
- تیرها: اعضای افقی که بار کف یا سقف را به ستونها منتقل میکنند.
- بادبندها: اعضایی مورب برای تأمین پایداری جانبی در برابر باد و زلزله.
- صفحات اتصال (Base Plate, Gusset Plate): رابط بین اعضا که پیچ و مهرهها روی آن نصب میشوند.
- پیچ و مهرههای پرمقاومت: معمولاً از نوع A325 یا A490 بوده و تحمل نیروی بالایی دارند.
فرآیند ساخت و اجرای اسکلت پیچ و مهرهای
یکی از مزایای مهم این سیستم، اجرای مرحلهبهمرحله و قابل کنترل آن است. فرآیند معمول شامل مراحل زیر است:
- طراحی و مدلسازی سهبعدی (با نرمافزارهایی مانند Tekla یا SAP2000)
- برشکاری و سوراخکاری دقیق در کارخانه بر اساس نقشههای شاپ
- مونتاژ آزمایشی در کارخانه برای کنترل انطباق سوراخها
- رنگآمیزی و پوشش ضدزنگ (Primer, Epoxy)
- حمل به محل پروژه با تریلیهای مخصوص
- مونتاژ نهایی با استفاده از پیچهای پرمقاومت و ترکومتر (Torque Wrench)
این روند باعث میشود کیفیت اجرا در محیطی کنترلشده انجام گیرد و در محل پروژه تنها عملیات مونتاژ صورت گیرد، که زمان ساخت را بهطور چشمگیری کاهش میدهد.
انواع اتصالات پیچ و مهرهای
اتصالات در اسکلت پیچ و مهرهای به دو نوع اصلی تقسیم میشوند:
۱. اتصالات برشی (Bearing Type)
در این روش، پیچ و قطعه فلزی تماس مستقیم دارند و نیرو از طریق سطح برشی پیچ منتقل میشود. این نوع اتصال برای سازههای معمولی و غیرحساس مناسب است.
۲. اتصالات اصطکاکی (Friction Type)
در این روش، پیچها با گشتاور مشخص بسته میشوند تا بین صفحات اتصال اصطکاک ایجاد شود و انتقال نیرو از طریق این اصطکاک انجام گیرد.
این سیستم برای سازههای سنگین، مرتفع و در مناطق لرزهخیز توصیه میشود.
تفاوت اسکلت فلزی پیچ و مهرهای با اسکلت جوشی
یکی از مهمترین دلایل گرایش صنعت ساختمان به سمت اسکلت پیچ و مهرهای، برتری فنی و اجرایی آن نسبت به سیستم جوشی است.
جدول زیر خلاصهای از تفاوتهای کلیدی این دو سیستم را نشان میدهد:
| ویژگیها | اسکلت پیچ و مهرهای | اسکلت جوشی |
|---|---|---|
| محل اتصال | در کارخانه و محل پروژه | صرفاً در محل پروژه |
| سرعت اجرا | بسیار بالا | پایینتر |
| کیفیت کنترل | قابل بازرسی دقیق | وابسته به مهارت جوشکار |
| قابلیت دمونتاژ و جابهجایی | دارد | ندارد |
| رفتار در برابر زلزله | مقاومتر بهدلیل انعطاف اتصالات | احتمال ضعف در ناحیه جوش |
| هزینه نگهداری و تعمیر | کمتر | بیشتر |
| وابستگی به شرایط جوی | کم | زیاد |
✅ مزایا:
- سرعت بالای نصب: به دلیل پیشساخته بودن قطعات.
- کیفیت یکنواخت: تمام جوشها و سوراخکاریها در کارخانه و زیر نظر کنترل کیفی انجام میشود.
- ایمنی بالا در برابر زلزله: به دلیل انعطافپذیری و کنترل دقیق اتصالات.
- قابلیت باز و بسته شدن: مناسب برای سازههای موقت یا قابلانتقال مانند سولهها و نمایشگاهها.
- کاهش خطای انسانی: زیرا بیشتر کارها در محیط کنترلشده انجام میشود.
- تمیزی و نظم کارگاهی: چون عملیات پرخطر جوشکاری در محل حذف میشود.
❌ معایب:
- هزینه اولیه بیشتر نسبت به جوشکاری سنتی
- نیاز به دقت بالا در سوراخکاری و نقشهخوانی
- وابستگی به تجهیزات دقیق برای گشتاور بستن پیچها
- لزوم هماهنگی کامل بین نقشههای سازه و ساخت کارخانه
استانداردها و آییننامههای مربوط به اسکلت پیچ و مهرهای
برای طراحی، ساخت و اجرای اسکلتهای پیچ و مهرهای باید به منابع معتبر و استانداردهای ملی و بینالمللی مراجعه کرد.
مهمترین آنها عبارتاند از:
- مبحث دهم مقررات ملی ساختمان ایران (طراحی و اجرای سازههای فولادی)
- AISC 360 & AISC 341 (استانداردهای طراحی و اجرای اتصالات فولادی در آمریکا)
- ASTM A325 و A490 برای مشخصات پیچهای پرمقاومت
- AWS D1.1 برای الزامات جوشکاری و بازرسی
- EN 1090 (استاندارد اروپایی اجرای سازههای فولادی)
رعایت این استانداردها باعث افزایش دوام، مقاومت و اطمینان در عملکرد سازه میشود.
کاربردهای اسکلت فلزی پیچ و مهرهای
اسکلتهای پیچ و مهرهای در صنایع مختلفی کاربرد دارند و محدود به ساختمانهای اداری یا صنعتی نیستند. از جمله:
-

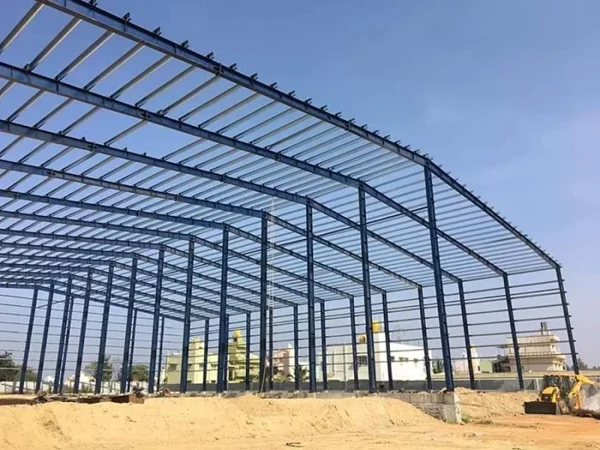

سولهها و کارگاههای صنعتی
-
سوله های ورزشی و نمایشگاهی
-
ساختمانهای چندطبقه و بلندمرتبه
-
پروژههای پلسازی و اسکلهها
-
سازههای موقت (سایتهای نمایشگاهی، پایگاههای امدادی و نظامی)
-
سازههای قابل توسعه یا قابل دمونتاژ
در سالهای اخیر بسیاری از پروژههای صنعتی و سولهای در ایران، از اسکلتهای پیچ و مهرهای استفاده کردهاند تا زمان اجرا را تا ۵۰٪ کاهش دهند.
نکات اجرایی مهم در نصب اسکلت پیچ و مهرهای
اجرای دقیق این نوع سازه نیازمند رعایت چند اصل کلیدی است:
-
کنترل گشتاور پیچها با دستگاه ترکومتر برای اطمینان از مقاومت اتصال
-
رعایت هممحوری قطعات و عدم اعمال نیروی اضافی هنگام بستن پیچها
-
استفاده از پوشش ضدزنگ مناسب (زینکریچ یا اپوکسی) در مناطق مرطوب
-
بازرسی چشمی و ابعادی قبل از بارگذاری نهایی
-
علامتگذاری قطعات در کارخانه برای نصب سریعتر در محل پروژه
اجرای دقیق این مراحل، عمر مفید سازه را افزایش داده و نیاز به تعمیر و نگهداری را به حداقل میرساند.
رفتار سازه پیچ و مهرهای در برابر زلزله
یکی از مزیتهای برجسته اسکلتهای پیچ و مهرهای، رفتار بهتر آنها در برابر نیروهای لرزهای است.
در زمان زلزله، بهدلیل انعطافپذیری اتصالات و نبود تمرکز تنش در محل جوش، نیروها بهصورت متعادلتری در سازه پخش میشوند.
همچنین، بازرسی و تعویض اتصالات آسیبدیده پس از زلزله بهراحتی انجامپذیر است، در حالی که در اسکلت جوشی چنین امکانی وجود ندارد.
مقایسه اقتصادی؛ آیا اسکلت پیچ و مهرهای گرانتر است؟
در نگاه اول ممکن است هزینه ساخت اسکلت پیچ و مهرهای کمی بیشتر از سازه جوشی به نظر برسد، اما اگر کل هزینه چرخه عمر (Life Cycle Cost) را در نظر بگیریم، این سیستم اقتصادیتر است.
کاهش زمان اجرا، کاهش خطای انسانی، و امکان دمونتاژ مجدد از عواملی هستند که باعث صرفهجویی کلی در پروژه میشوند.
جمعبندی: چرا اسکلت فلزی پیچ و مهرهای انتخاب هوشمندانهای است؟
اسکلت فلزی پیچ و مهرهای ترکیبی از فناوری مدرن، دقت مهندسی و سرعت اجرایی بالاست.
این نوع سازه برای پروژههایی که به زمانبندی دقیق، کنترل کیفی بالا و ایمنی در برابر زلزله نیاز دارند، بهترین گزینه محسوب میشود.
کاربرد گسترده آن در سولهها، کارخانهها و ساختمانهای صنعتی نشان میدهد که آینده صنعت ساختوساز در ایران به سمت این سیستم پیش میرود.
